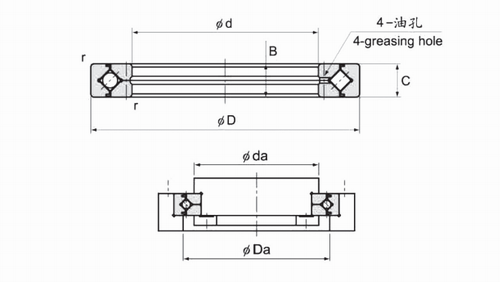

RE系列交叉滾子軸承結構圖

　　普瑞斯精密交叉圓柱滾子軸承內部結構采用滾子呈90°相互垂直交叉排列，結構緊湊，可同時承受徑向載荷、雙向推力載荷以及傾覆力矩。同時具有高剛性，所以適用于工業用機器人的關節部位或旋轉部位、機械加工中心的旋轉工作臺、機械手旋轉部位、精密旋轉工作臺、醫療機器、計量器、IC制造裝置等設備。

　　普瑞斯精密交叉圓柱滾子軸承有帶保持架、帶間隔保持器和滿裝滾子三種結構形式，其中帶保持架、帶間隔保持器的適用于摩擦力矩小轉速高的工況，滿裝滾子的適用于低速重載的工況。

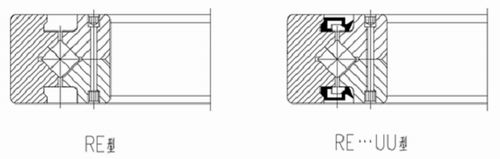

　　RE系列的主要尺寸與RB系列相同，其結構是內圏可分離，外圏一體設計，適合用于要求外圈旋轉精度高的部位。RE系列有RE（開式）和RE...UU（雙端面密封）兩種結構類型。
